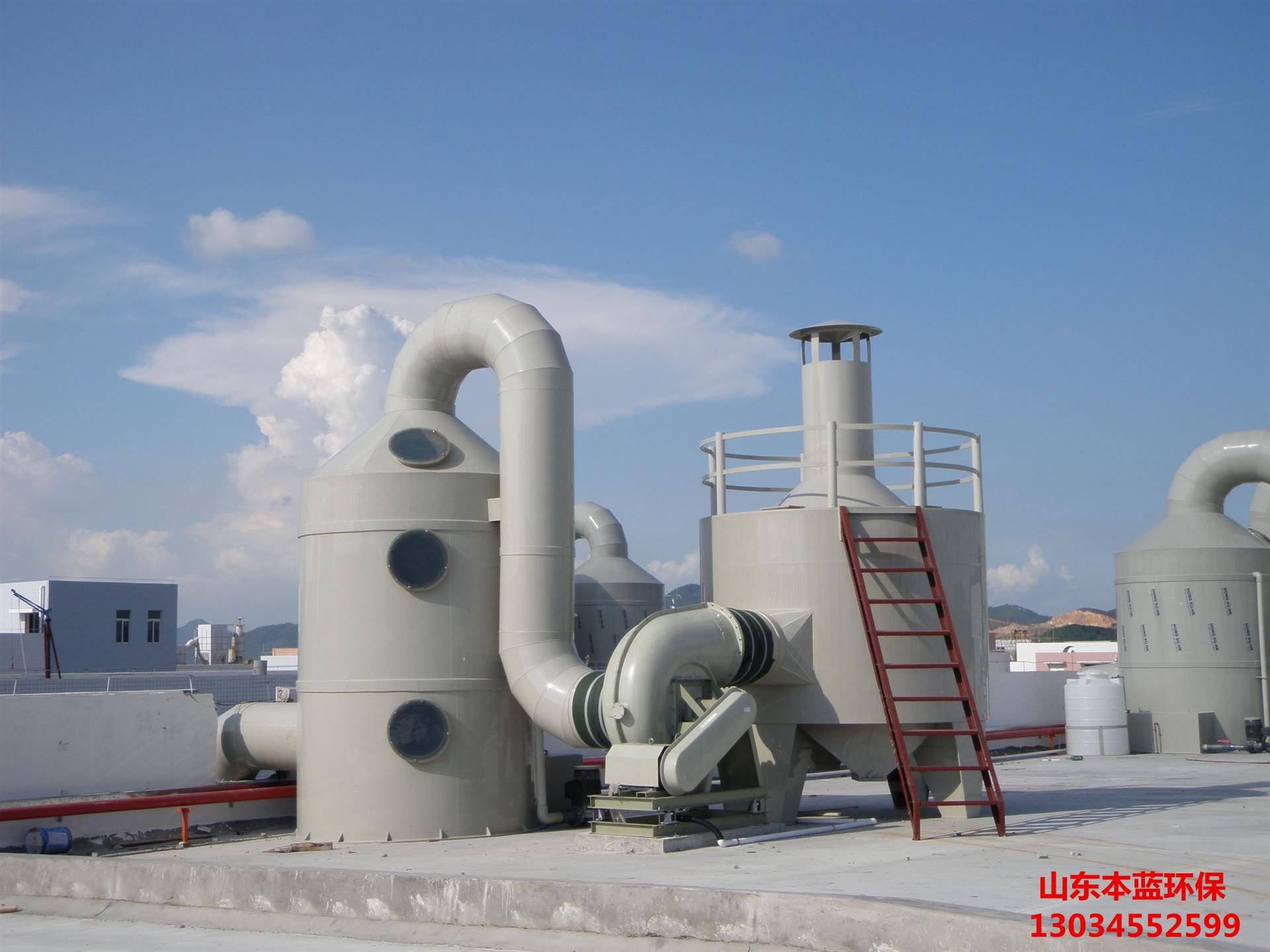

不銹鋼凈化塔產生緩慢裂紋整張的原因解析



不銹鋼凈化塔作為工業***域中關鍵的環保設備，其穩定性和耐久性直接關系到生產效率與安全運行。然而，在實際使用過程中，部分設備會出現緩慢擴展的裂紋問題（簡稱“慢裂”），這種現象不僅影響結構完整性，還可能導致介質泄漏、腐蝕加劇甚至失效風險。本文將從材料***性、應力狀態、環境因素及制造工藝等多維度深入剖析該問題的根源，并提出針對性防控建議。







 一、材料本身的微觀缺陷是潛在誘因

不銹鋼雖以***異的耐腐蝕性和機械性能著稱，但其晶界處仍可能存在雜質偏析或***二相粒子聚集。例如，在焊接熱影響區（HAZ），鉻元素的碳化物析出會形成貧鉻層，顯著降低局部抗蝕能力；同時，奧氏體向馬氏體的相變傾向會因合金成分波動而增強，導致脆硬組織出現。這些微觀不均勻性如同“種子”，在長期服役中逐漸萌發為宏觀裂紋。此外，若選用非超低碳型不銹鋼（如304而非316L），點蝕敏感性更高，加速了裂紋起始階段的點源形成。







 二、殘余應力與工作載荷的雙重疊加效應

 焊接殘余應力集中

自動化焊接技術雖提升了效率，但快速冷卻過程易產生高達數百兆帕的拉應力場。尤其在塔體轉角、接管連接處等幾何突變區域，應力峰值可超過材料屈服強度的80%，形成典型的“應力陷阱”。此類高應力區在周期性溫度波動下會發生蠕變松弛，促使微孔洞聚合長***。



 振動疲勞協同作用

凈化塔內部流體湍流引發的低頻共振（通常＜20Hz）與設備基礎固有頻率耦合時，會產生交變應力幅值達±50MPa以上的動態載荷。這種低周疲勞循環使材料發生塑性累積損傷，尤其當裂紋尖端處于三向應力狀態時，位錯運動受阻導致應變能密度驟增，進一步推動裂紋穩態擴展。







 三、腐蝕性介質的環境催化機制

 氯離子穿透破壞鈍化膜

含Cl?的工藝廢氣（如化工尾氣處理系統）會穿透不銹鋼表面致密的Cr?O?保護層，引發孔蝕并沿晶界橫向蔓延。實驗表明，當介質中Cl?濃度＞5ppm時，點蝕電位下降約0.3V，腐蝕速率呈指數級增長。更危險的是，應力腐蝕開裂（SCC）臨界閾值隨之降低至原有水平的1/3以下。



 溫差應力加速腐蝕進程

晝夜溫差導致的熱脹冷縮循環會在塔壁產生周期性應變梯度。以日溫差ΔT=30℃為例，線性膨脹系數α≈17×10??/K將誘發約0.05%的應變幅值，疊加原有靜載后總應變能釋放率G≥0.1kJ/m²，滿足Paris公式描述的亞臨界裂紋擴展條件。此時，腐蝕產物楔入裂紋尖端形成的楔力效應，使裂紋張開位移增***40%以上。





 四、設計與加工環節的人為疏漏

結構過渡圓角不足

部分設計師為節省材料成本，將加強筋與筒體的連接R角設計過小（＜10mm），造成應力集中系數Kt＞2.5。有限元模擬顯示，此類部位的名義應力需乘以形狀因子Q≈1.8進行修正，實際承載能力下降近半。



 打磨拋光粗糙度超標

現場安裝時的手工打磨若未達到Ra≤0.8μm的表面光潔度要求，殘留的深劃痕會成為***先腐蝕路徑。顯微鏡觀察發現，深度＞5μm的凹槽可使局部電流密度激增3倍，陽極溶解速率加快。



 裝配公差失控

法蘭螺栓預緊力矩偏差超過±15%時，接觸面間產生間隙差δ＞0.2mm，導致應力分布不均。實測數據顯示，這種非均勻壓縮會使墊片邊緣區域的von Mises等效應力上升至平均水準的2倍以上。



 五、預防與改進措施體系構建

 階段        關鍵技術手段                                                                  預期效果



 選材***化        采用雙相不銹鋼（2205型），兼顧強度與耐蝕性                                        抗SCC壽命延長3倍以上

 工藝升級        引入脈沖TIG焊+背面保護氣體罩，控制層間溫度＜150℃                                  殘余應力降低60%，變形量減少80%

 表面強化        實施電解拋光+鈍化復合處理，形成梯度納米結構表層                                  點蝕電位正移0.4V，阻抗提高2個數量級

 監測預警        部署光纖光柵傳感器網絡，實時采集應變場分布                                       提前72小時預警臨界裂紋萌生

 維護策略革新    建立基于數字孿生的剩余壽命預測模型，動態調整檢修周期                              非計劃停機率下降90%



 結語

不銹鋼凈化塔的緩慢裂紋擴展本質是材料環境載荷三元耦合作用下的損傷演化過程。通過全生命周期管理思維，從源頭控制材料純凈度、***化結構拓撲設計、實施精密制造工藝到智能化運維監控，可系統性提升設備的抗裂性能。對于已投用的老舊裝置，建議采用相控陣超聲檢測技術進行定期普查，重點排查高應力區與腐蝕敏感部位的復合型缺陷，確保安全隱患早發現、早處置。
